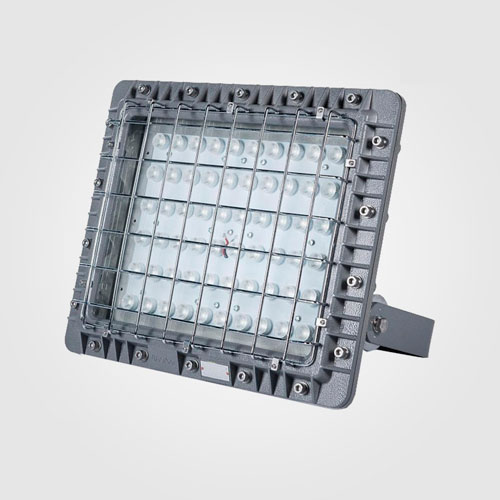

Светильник взрывозащищенный светодиодный ВЭЛАН 73

Расшифровка условного обозначения

ВЭЛАН73-АК-СД.Л.Х1Х2(Х3)-Х4-Х5
ВЭЛАН73 – прожектор взрывозащищенный со светодиодным источником света.
АК – индекс, указывающий на исполнение прожектора с аккумулятором (только для 80Вт). В том случае, если аккумулятор не требуется, индекс не указывается.
СД.Л. – тип применяемой лампы: светодиоды
Х1 – суммарная мощность светодиодов (Вт): 80, 120, 160, 240, 320.
Х2 – тип крепления:
С1 – на скобе (допускается не указывать)
Х3 – номинальное напряжение питания и тип тока:
АС – переменный
DC — постоянный
Х4 – угол раскрытия используемой вторичной оптики (градусы): 15, 30, 45

Если не указан угол раскрытия вторичной оптики, по умолчанию устанавливается 30°
Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1
Пример формулировки заказа:
Прожектора, со светодиодами суммарной мощностью 120 Вт, с углом раскрытия вторичной оптики 30 градусов, работающего от 230В АС, климатического исполнения и категории размещения УХЛ1:

«ВЭЛАН 73-СД.Л.120С1(230АС)-30-УХЛ1»

Назначение

Взрывозащищенные прожекторы светодиодные ВЭЛАН73 предназначены для освещения больших площадей, складов, эстакад и прочих зон, в которых может присутствовать взрывоопасный газ или пыль, с маркировкой взрывозащиты.

Особенности

• Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
• Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении. Высокопрочное боросиликатное стекло высокой прозрачности выдерживает удар 4Дж при температуре — 60°С и допускает попадание струи холодной воды на работающий светильник без потери прочностных характеристик.
• Коррозиестойкие материалы со специальным покрытием обеспечивают длительный срок службы.
• Универсальное крепление позволяет производить монтаж прожектора на любой плоской по­верхности.
• Конструкция позволяет соединить два модуля в один прожектор и обеспечить, при необходимости, легкую транзитную прокладку кабеля.

Конструкция

Взрывозащищенные прожекторы состоят из алюминиевого корпуса с порошковым покрытием. Защит­ный светопропускающий элемент — высокопрочное стекло, прижимается к корпусу рамкой, которая фиксируется винтами. Стекло защищено решёткой. Внутри прожектора установлены: в большом отсеке отражатель и светодиодные источники света, в малом отсеке блок питания и клеммные зажимы. Внутри и снаружи прожектора установлены болты заземления. Крепление осуществляется через отверстия в скобе. Регулировка поворота прожектора относительно скобы имеет шаг в 5 градусов.

Источник света

Сверхъяркие светодиоды с эффективностью свечения 120 Лм/Вт.

Комплектность поставки

Светильник поставляется в комплекте с источником света и по умолчанию двумя кабельными вводами для небронированного кабеля.
